دلتا سرو جدید ASDA-A2 نسخه نهایی سرو سیستم است که راه حل تمامی رنج گسترده ای از ابزار آلات مکانیکی و تجهیزات صنعتی را ارایه میدهد.
سروو موتورهای سری ECMA از 200 وات تا 3 کیلو وات که قادر به ترکیب با درایوهای AC سری 200 تا 230 ولت ASDA-A2 هستند. اندازه های 60 ، 80 ، 100 ، 130 و 180 میلی متر که شش نوع اندازه فلنج هست. موتور مشخص شده از 1000 rpm تا 5000 rpm و گشتاور خروجی از 1.92 N/M 57.29 – N/M است. از نظر پیکربندی های اختیاری ، سری ECMA را فراهم می کند تا نیازهای مشتری را بهتر تامین کند. علاوه بر این ، همچنین دو شافت متفاوت برای کاربردهای مختلف ارائه شده.
مشخصات سروو درایو سری A2:
دارای فیدبک دوم-کنترل حلقه بسته:
در این سیستم دو انکودر از موتور و سیستم مکانیکی به درایو فیدبک داده می شود تا خروجی اصلی دارای دقت بالایی در حرکت داشته باشد.
حذف لرزش های موتور برای کاربردهای مختلف:
با توجه به توابع و پارامتر های مختلف در درایو می توان لرزش های موتور و تشدید های حرکتی را در موتور در حالت های مختلف کاربردی از موتور حذف کرد.
دارای کنترل موقعیت داخلی:
شما می توانید در پارامتر های درایو چندین موقعیت حرکت و سرعت و شتاب مختلف تعریف کنید و بدون نیاز به کنترل خارجی موتور را به موقعیت های مختلف حرکت دهید.
کنترل دقت بالا:
سرو موتور های سری ECMA دارای انکودر های 20 بیت هستند. حدود(1.280.000 پالس) تا بتوانند در کاربرد های با دقت بالا در حرکت استفاده شود.
همچنین انواعی از آن ها دارای انکودر مطلق هستند که کمک می کند در هنگامی که برق سیستم کامل قطع شد موقعیت شفت موتور گم نشود.(با استفاده از باطری خارجی برای انکودر مطلق)
دارای شبکه ارتباطی :
دارای پروتکل شبکه CANopen که حداکثرمی توان با سرعت 1mbps ارتباط داشته باشید.
ارتباط راحت تر با PLC دلتا با شبکه fieldbus
توضیحات سخت افزاری قسمت های مختلف موتور و درایو:
موتور های ترمز دار:
بعضی از سری موتور های سروو دلتا A2 دارای ترمز میباشند که سوکت و پین های ترمز(B1/B2) در قسمت پین های قدرت موتور(UVM) قرار گرفته است.
ترمز موتور به صورت پیش فرض فعال است و شفت موتور حرکتی نمی کند. کافی است یه پین های B1B2 ولتاژ24v داده شودتا ترمز غیرفعال شود.
شما می توانید به یک رله که فرمانش را از درایو درایفت میکند ترمز سروو موتور را غیرفعال کنید.

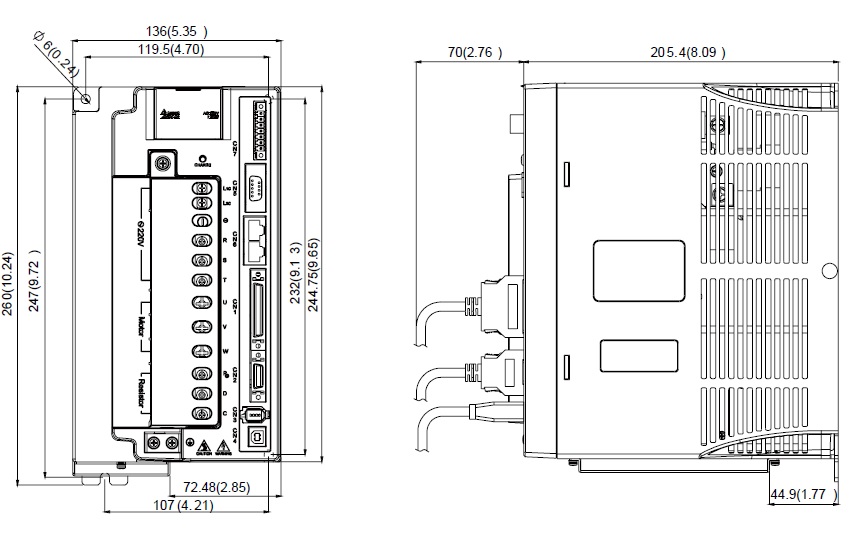

شکل ظاهری:
سروو و درایو دلتا سری A2 با توجه به طراحی خاص دارای اندازه ای کوچک و به صورت ماژول طراحی شده که عرض کمی دارد.
این سروو درایو ها مشکی رنگ هستند که ظاهری قابل توجه به درایو داده است.
از ویژگی های این طراحی می توان به سوکت های برق ورودی در بالای درایو اشاره کرد و همینطور سوکت های قدرت خروجی در زیر درایو قرار گرفته است و تمامی سوکت های فرمانی و شبکه در جلوی درایو قرار دارند. در قسمت جلو رو به بالا دارای کی پد و پنل نمایشی پارامتر های سروو درایو قرار دارد و شما می توانید با 4 عدد کلید تمامی پارامتر ها را ببندید و تنظیم کنید.
برق ورودی سروو درایو:
این درایو دارای دو نوع برق سه فاز 220 ولت ( که می توان با تک فاز هم کار کند) و برق سه فاز 380 ولت است.
مشخصات کد درایو:
مشخصات کد موتور:
نتیجه گیری:
سروو موتور و درایو سری A2 از سری های کامل سروو های دلتا میباشد که تمامی پارامترهای نرم افزاری کامل یک سروو را دارا میباشد. همچنین دارای پورت های کامل شبکه و ارتباط نیز می باشد.
این سروو دارای موتور های با رنج های کامل از نظر توان و گشتاور هستند که انواع انکودر با دقت بالا را نیز داراست که درایوهای آن کاملا این انکودر ها را پشتیبانی می کنند.نکته قابل توجه در این سری درایو A2 دلتا وجود انکودر دوم فیدبک هست که دقت بالایی در خروجی سیستم مکانیک تولید می کند.همچنین قابلیت هایی که در موقعیت داخلی دارد از ویژگی های متمایز کننده این درایو میباشد.
سروو درایو دلتا سری A2 دارای مد های کنترل موقعیت داخلی – موقعیت خارجی – سرعت و گشتاور و مدهای ترکیبی می باشد که قابلیت و کاربری سروو را بیشتر میکند.
سروو موتورهای مشابه:
از سری درایو های مشابه سری A2 دلتا می توان سروو موتور استون ESTUN،سروو موتور ال اس LS، سروو های زیمنس ، سروو موتور های اشنایدر و … را اشاره کرد.
جهت دانلود منوال و راهنمای فارسی و انگلیسی سروو موتورهای A2 دلتا میتوانید از بخش مشخصات فنی دریافت کنید.
مجموعه آرکو با بیش از یک دهه تجربه آماده ارائه بهترین خدمات در خصوص اتوماسیون صنعتی به شما می باشد.
