سروو موتور های سری B2
این سری دارای توابع کامل و استاندارد که قادر به فراهم کردن تمامی نیاز های یک سیستم کنترل را می باشد. رنج توان از100w تا 3Kw و دارای سرعت های 1000RPM تا 3000RPM می باشد.
مشخصات دستگاه:
- مد های کنترلی:
این درایو دارای مد های مختلفی از جمله:
- موقعیت(Position)
- سرعت(Speed)
- گشتاور(Torque)
می باشد که ورودی های پالسی جهت استفاده از مد کنترل موقعیت و از ورودی های آنالوگ جهت استفاده از مد کنترل سرعت و گشتاور استفاده می شود.
- ارتباطات شبکه:
پورت های شبکه در این درایو RS485 بوده که جهت ارتباط با تجهیزات خارجی از آن استفاده می شود.
- پاسخ فرکانسی:
دارای پاسخ فرکانسی بالای 500kHz
- مدت زمان شتاب گیری:
زمان شتاب گیری 10ms از -3000 تا +3000 دور بر دقیقه
- انکودر:
دارای انکودر 17 بیت که حرکت موتور را افزایش و باعث کنترل بهتر حرکت موتور از لحاظ ریپل گشتاور و حرکت پایدار میشود.
- فیلترها:
دارای دو فیلتر(Match filter) اتوماتیک جهت کاهش رزونانس مکانیکی و عملکرد نرم
7.طراحی مدار:
در طراحی داخلی درایو، برد مداری قدرت و مدار فرمان از یکدیگر جدا شده تا ایمنی مدار را افزایش داده و تعمیر و نگهداری ساده تر می شود.
توضیحات سخت افزاری قسمت های مختلف درایو-موتور سروو موتور B2:
موتور های ترمزدار:
بعضی از سری موتورهای سروو دلتا B2 دارای ترمز میباشند که سوکت و پین های ترمز(B1/B2) در قسمت پین های قدرت موتور (UVM) قرار گرفته است.
ترمز موتور به طور پیش فرض فعال است و شفت موتور حرکت نمی کند. کافی است به پین های B1/B2 ولتاژ 24V داده شود تا ترمز غیر فعال شود.
شما می توانید به یک رله که فرمانش را از درایو درایفت میکند ترمز سروو موتور را غیرفعال کنید.
شکل ظاهری:
سروو درایو دلتا سری B2 دارای طراحی ساده ای بوده که کار سیم کشی را بسیار آسان میکند. رنگ مشکی این سروو درایو موجب زیبایی ظاهری خاصی در این محصول شده است.

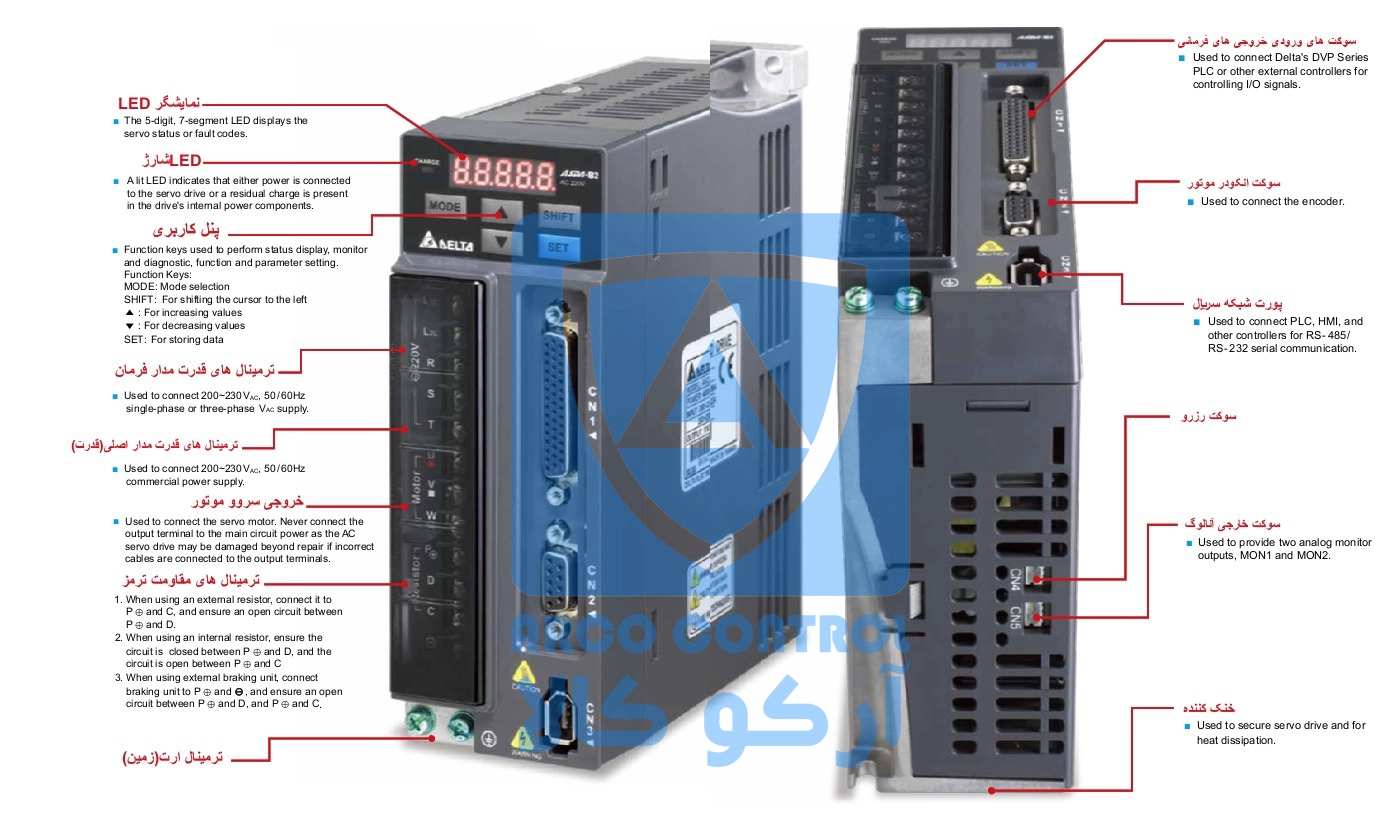

در طراحی بینظیر و در عین حال ساده این درایو تمامی سوکت های قدرت و فرمان در جلو قرار گرفته و سوکت های فرمانی آن دارای ورودی انکودر و یک سوکت CN1 را دارا می باشد که فرمان های دیجیتال ، آنالوگ و پالسی در آن قرار دارد. ضمننا در این درایو سوکت CN3 همان پورت RS485 میباشد. در زیر این درایو می توان سوکتی را که دارای خروجی آنالوگ میباشد را مشاهده کرد. در جلو و قسمت بالا دارای پنل کاربری که با تعدادی شستی که قرار گرفته شما به راحتی می توانید پارامتر های درایو را تنظیم کنید. این پنل دارای قابلیت نمایش اطلاعات می باشد.
برق ورودی:
برق ورودی این درایو 220 ولت سه فاز بوده که می توان به صورت تک فاز 220 ولت نیز راه اندازی شود.
مشخصات کد درایو:

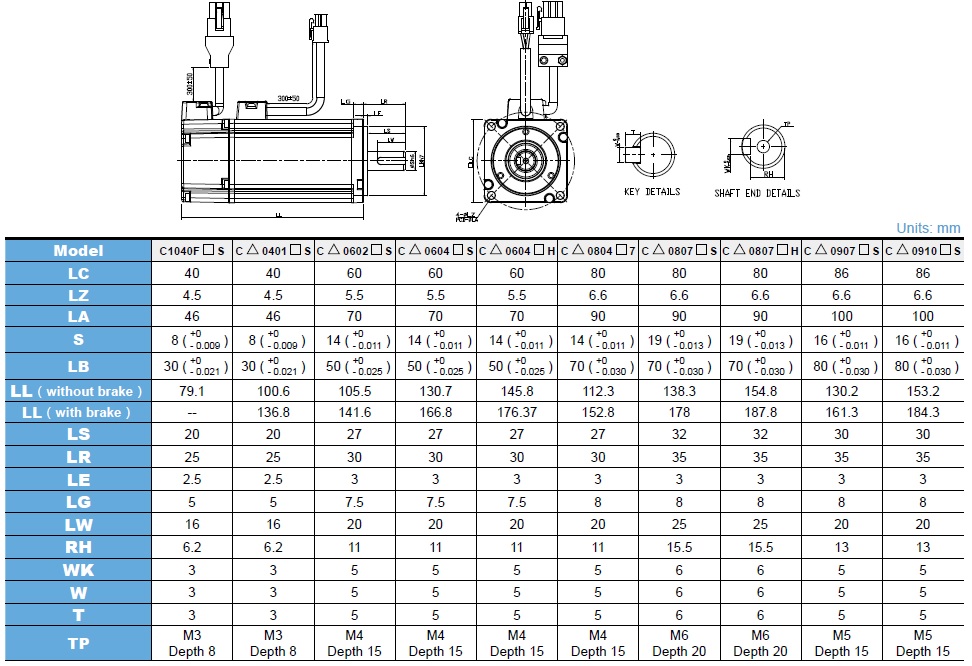

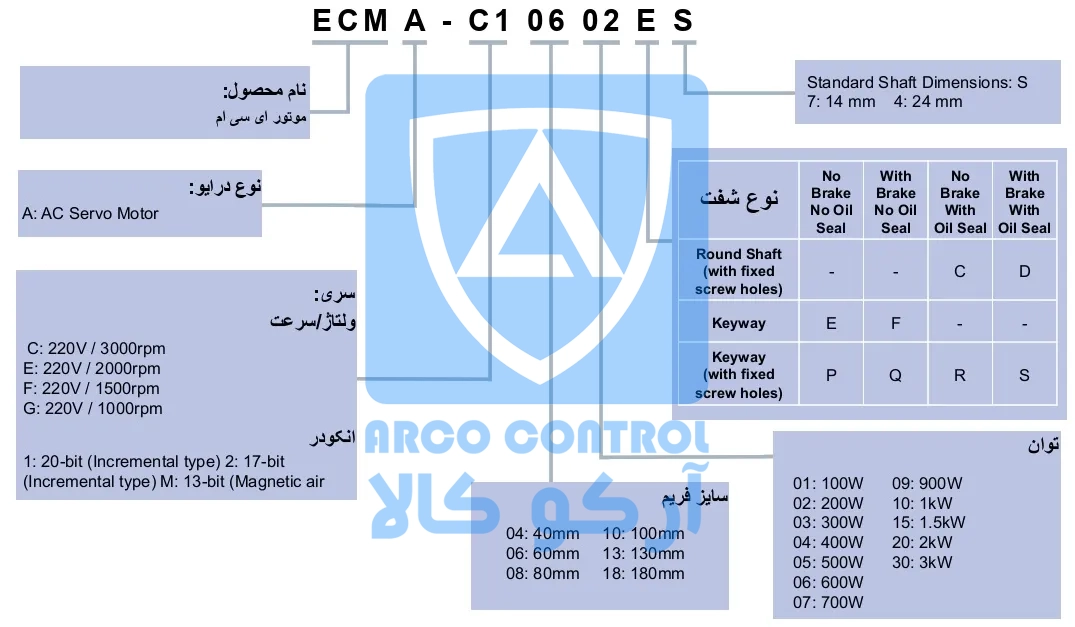

مشخصات کد موتور:
نتیجه گیری:
سروو موتور های سری B2 دلتا از سروو های با کاربری بالا می باشد که تمامی قابلیت های کاربردی را داشته و طراحی آن به نوعی می باشد که بسیار ساده و در این حال مقرون به صرفه است. همچین این سری سروو موتور های B2 دارای موتور هایی با انکودر17 بیت می باشد. از پورت های ارتباطی آن فقط دارای RS485 است که از پروتکل Modbus پشتیبانی میکند.
- در سیستم هایی که به شبکه CANopen یا اینترنت نیاز است ازین درایو نمی توان استفاده کرد.
یکی از ویژگی های متمایز کننده این درایو دارا بودن مدهای کنترلی متنوع از جمله موقعیت ، سرعت و گشتاور است که در سایر سروو درایو ها موجود نمی باشد.
سروو موتور های مشابه:
از سری درایو های مشابه سری B2 دلتا می توان سروو موتور Estun ،سروو موتور Ls، سروو های زیمنس ، سروو موتور های اشنایدر و … را اشاره کرد.
شما میتوانید جهت آموزش و راهنمای سروو موتور های B2از قسمت مشخصات فنی دانلود فرمایید.
مجموعه آرکو با بیش از یک دهه تجربه آماده ارائه بهترین خدمات در خصوص اتوماسیون صنعتی به شما می باشد.
