ماژول توسعه دمای فتک FBS_2A4RTD

آموزش جامع و خرید پی ال سی(PLC) فتک

PLC  فتک دارای دو مدل FBS . B1 می باشد که FBS سری کامل و قدرتمندی نسبت به B1  است ولی B1 از لحاظ قیمت نسبت به FBS برتری دارد و می توان تمامی پروژه هایی با ورودی ها و خروجی های محدود را پشتیبانی کند. همچنین این مدل نیز خود دارای سری های مختلف می باشد که با هم متفاوت است.

پی ال سی فتک ساخت کجاست؟! تاریخچه و معرفی شرکت فتک FATEK:

 FATEK Automation Corporationتوسط گروهی از محققان در سال 1992 تاسیس شد و هم اکنون از تولید کنندگان برتر و خوش نام کنترلرهای منطقی قابل برنامه ریزی(PLC)در تایوان می باشد. توجه این شرکت به کیفیت و کارآیی بالا و طراحی فشرده در زمینهPLC باعث محبوبیت روزافزون FATEKدر بازار اتوماسیون صنعتی شده است.

هدف FATEKایجاد اعتماد به نام تجاری و علاقه مندی مشتریان به آن می باشد. از آنجاییکه پیشرفت بر محور گسترش تکنولوژی و مدیریت کیفیت را دنبال می کند، همواره تلاش بر ارایه محصولات با کیفیت بالا و قیمت رقابتی را دارد و اعتبار و شهرت FATEKدر دهه گذشته نتیجه این تلاشها می باشد.

مشاهده مقاله کامل معرفی شرکت فتک از آرکو کالا(اینجا کلیک کنید)

طراحی پی ال سی فتک :

مدل FBS از سری مدل‌های اولیه شرکت FATEK می باشد که ظاهری مشابه PLC های سری ژاپنی یا آسیایی دارد. که دارای رنگ مشکی می باشد.

این سری قابلیت نصب بر روی ریل های مینیاتوری را دارد با توجه به طراحی این PLC سوکتی در راست و چپ آن قرار دارد که می توان ماژول هایی را از سمت راست و ماژول های خاصی را که فقط در سری MN , MC موجود هست را از سمت چپ به این PLC متصل کرد و همچنین در بالای این PLC قسمتی قرار دارد که می‌توان بردهای را روی آن متصل کرد ، کافی است که قاب آن را برداشته و به جای آن برد های مربوطه را نصب کرد.
در کنار محل نصب برد ها قسمتی وجود دارد که می توان مموری مخصوص  PLC  FATEK را متصل کرد. MEMORY PAEK  جهت دانلود برنامه و حافظه جانبی
بر روی این PLC چراغ‌های قرار دارد که وضعیت ورودی‌ها و خروجی‌ها دیجیتال را نمایش می دهد و همچنین سه چراغ اصلی قرار گرفته که وضعیت RUN.STOP – POWER – ERROR را نمایش می دهد .
پی ال  سی های فتک بر خلاف پی ال  سی های دیگر دکمه RUN و STOP ندارند.

مشخصات ماژول توسعه دمای فتک FBS_2A4RTD:

ماژول ها و لوازم جانبی پی ال سی فتک:

پی ال سی فتک  مدل FBS می توان از سمت راست ماژول های مختلفی که مخصوص این قسمت هست به آن متصل کرد و از سمت چپ نیز ماژولی به آن متصل می شود .
و همچنین می‌تواند برد های فتک که بر روی PLC نصب می شود را به آن اضافه کرد.

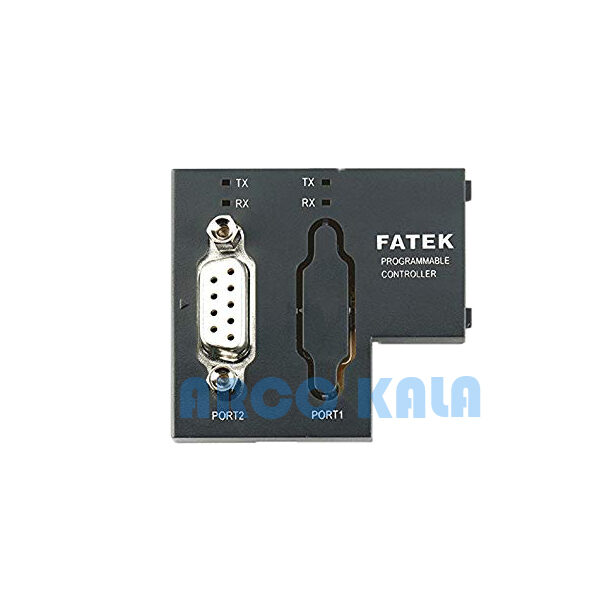

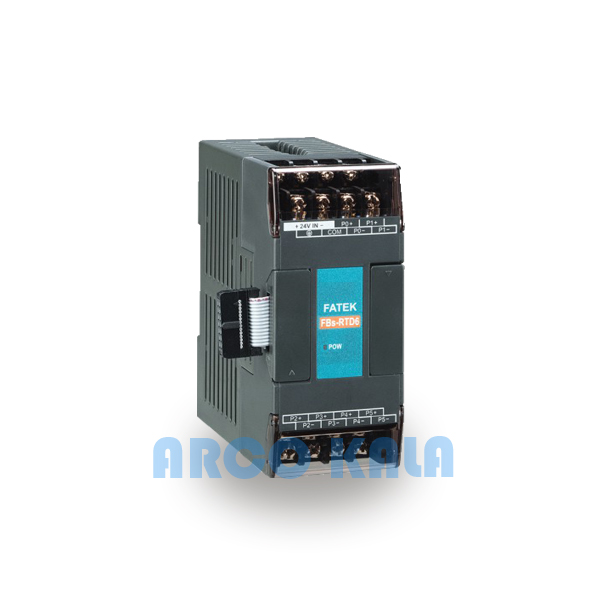

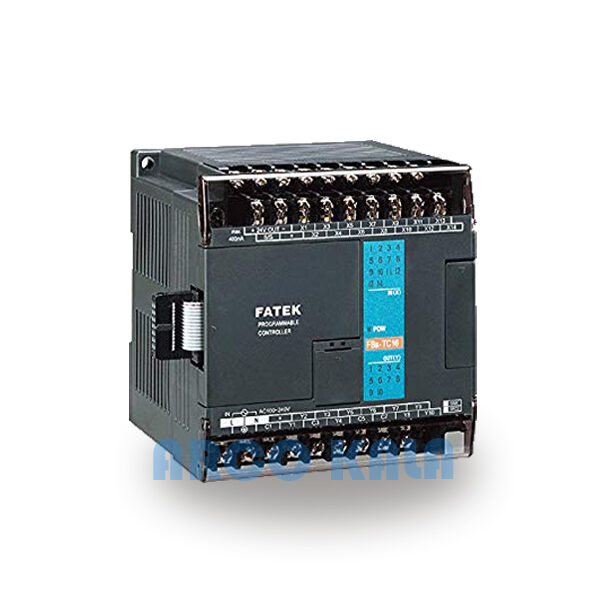

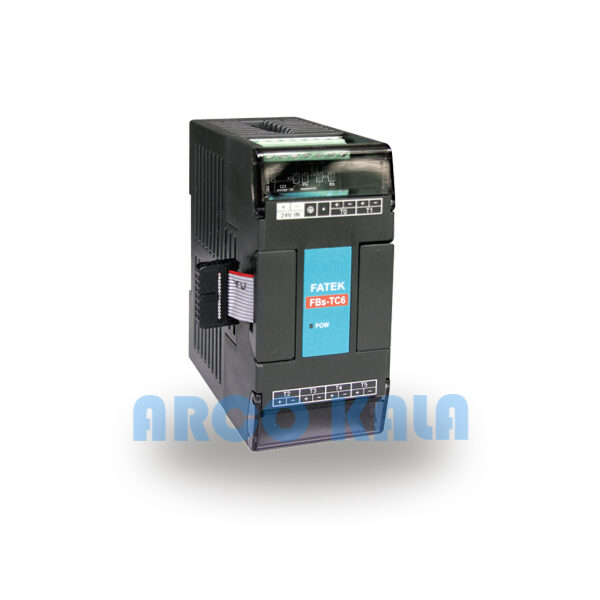

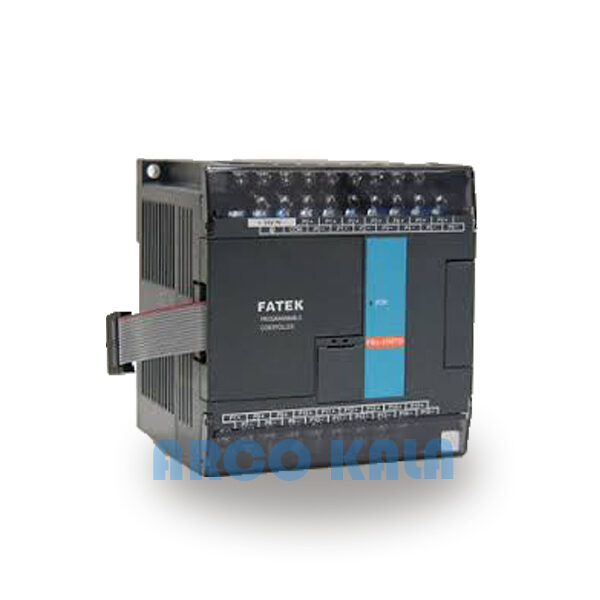

ماژول های جانبی این PLC ماژول ورودی و خروجی دیجیتال – ماژول ورودی و خروجی آنالوگ  –  ماژول دما –  ماژول ترموکوپل – ماژول لودسل ماژول پخش صدا   و نیز بردهای که بر روی پی ال سی نصب می شود برد آنالوگ – برد پورت های ارتباطی – برد CAN OPEN…

ویژگی های نرم افزار برنامه نویسی پی ال سی های فتک :

نرم افزار برنامه نویسی فتک برنامه Winproladder می باشد که با این نرم افزار می توان تمامی PLC های فتک را برنامه نویسی کرد .

از جمله خصوصیات این نرم افزار کاربری آسان همراه با قابلیت ویرایش مانیتورینگ و رفع ایراد می باشد . همچنین نمایش مقادیر جاری رجیسترها در توابع. ابزارstutus page جهت مانیتورینگ نمودن مقادیر برنامه امکان نظارت و رفع ایراد را به سادگی برای کاربر فراهم می نماید.

از روشهای مختلفی شامل ارتباط سریال اترنت , ‏USB , اینترنت مودم , می توان ارتباط بین PLC و PC را برقرار کرد .

زبان های برنامه نویسی در این برنامه به صورت ladder , stl می باشد .

ماژول توسعه دمای فتک FBS_2A4RTD

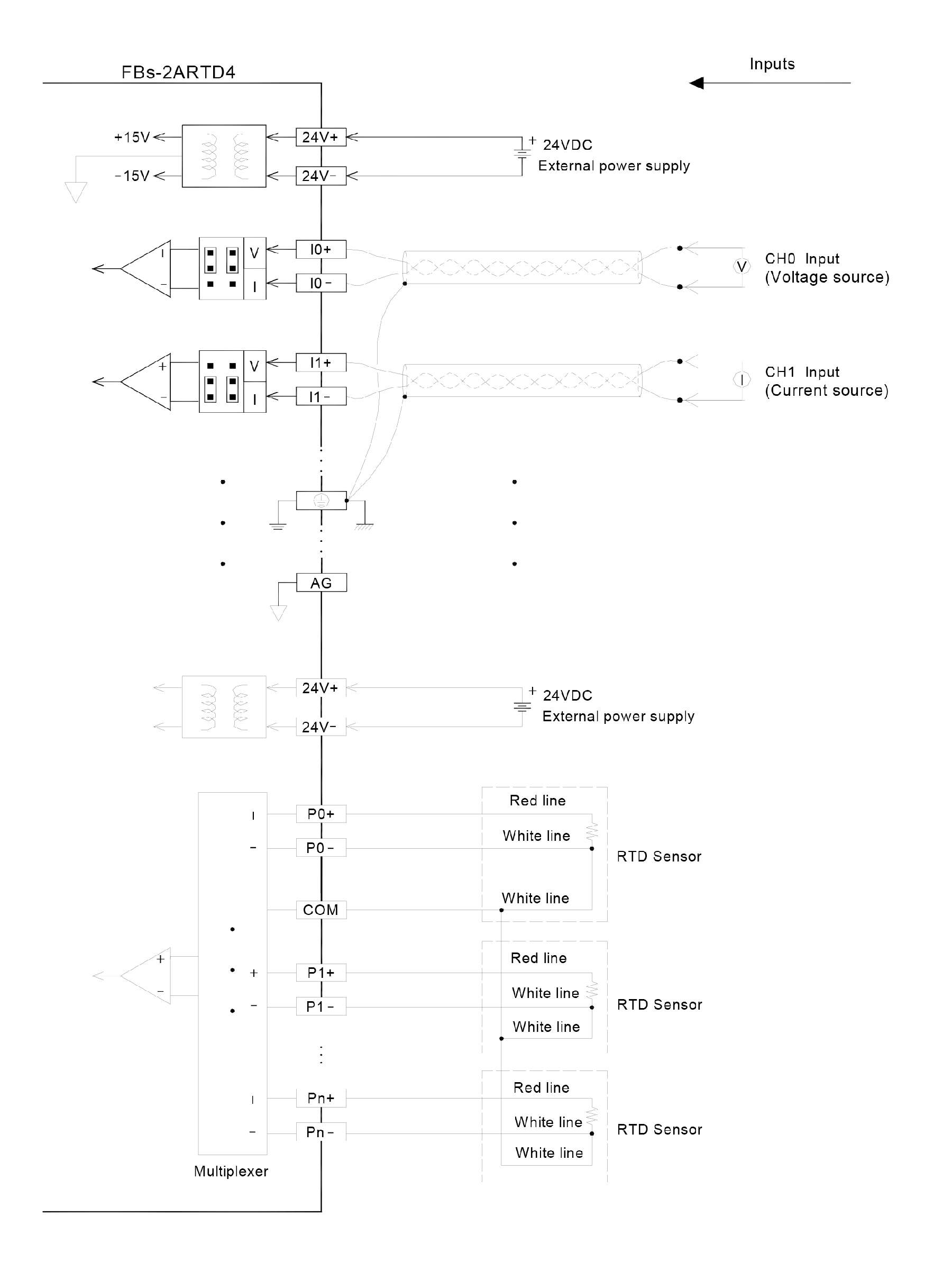

اگر در پروژه ای لازمه ی گسترش ترکیبی ورودی RTD باشیم بهترین انتخاب ماژول دمای فتک مدل FBS-2A4RTD میباشد این ماژول دارای 2 ورودی(ولتاژ/جریان) 4ورودی آنالوگRTD,PT1000

FBs-2A4RTD دقت اندازه گیری 0.1°C (14-bit) و فاصله زمانی خواندن دما 1 یا 2 ثانیه و با دقت کلی 1% ± از طریق نرم افزار میتوان تنظیمات اختیاری ماژول  FBs-2A4RTDرا انجام دهید.

کارت دمای فتکFBs-2A4RTD، قطعه ای دقیق در اندازه گیری دما می باشد، و برای پروژه های حرفه ای و ساده پیشنهاد می شود. اساسا سری FBS سری محصولات قدرتمند و حرفه ای فتک می باشد و تمامی محصولات اتوماسیون صنعتی فتک از دقت بسیار بالایی برخودار هستند.

ماژول حرارتی فتک FBs-2A4RTD ماژول گسترش ورودی سنسورهای دمایی RTD یا انواع سنسورهای PT ها می باشد که جهت گسترش از سمت راست PLC های سری FBS به کار میرود.

دانلود کاتالوگ فارسی پی ال سی های فتک (برای دانلود کلیک کنید)

دانلود کاتالوگ انگلیسی پی ال سی های فتک (برای دانلود کلیک کنید)

دانلود نرم افزار پی ال سی فتک  (WinProladder)

مشاهده قیمت و خرید درایور کابل پی ال سی فتک (اینجا کلیک کنید)

آرکو کالا بزرگ ترین مرجع اتوماسیون صنعتی ایران، نمایندگی فروش PLC فتک و کارت توسعه (ماژول) و برد ارتباطی اورجینال

جهت استعلام قیمت PLC فتک و کارت توسعه(ماژول) و برد ارتباطی با کارشناسان ما تماس بگیرید!!
