ماژول توسعه ورودی و خروجی فتک B1-16XYT
آموزش جامع و خرید PLC فتک:
PLC فتک دارای دو مدل FBS . B1 می باشد که FBS سری کامل و قدرتمندی نسبت بهB1 است ولی B1 از لحاظ قیمت نسبت به FBS برتری دارد و می توان تمامی پروژه هایی با ورودی ها و خروجی های محدود را پشتیبانی کند. همچنین این مدل نیز خود دارای سری های مختلف می باشد که با هم متفاوت است.
پی ال سی فتک ساخت کجاست؟! تاریخچه و معرفی شرکت فتک FATEK:
FATEK Automation Corporationتوسط گروهی از محققان در سال 1992 تاسیس شد و هم اکنون از تولید کنندگان برتر و خوش نام کنترلرهای منطقی قابل برنامه ریزی(PLC)در تایوان می باشد. توجه این شرکت به کیفیت و کارآیی بالا و طراحی فشرده در زمینهPLC باعث محبوبیت روزافزون FATEKدر بازار اتوماسیون صنعتی شده است.
هدف FATEKایجاد اعتماد به نام تجاری و علاقه مندی مشتریان به آن می باشد. از آنجاییکه پیشرفت بر محور گسترش تکنولوژی و مدیریت کیفیت را دنبال می کند، همواره تلاش بر ارایه محصولات با کیفیت بالا و قیمت رقابتی را دارد و اعتبار و شهرت FATEKدر دهه گذشته نتیجه این تلاشها می باشد.
مشاهده مقاله کامل معرفی شرکت فتک از آرکو کالا(اینجا کلیک کنید)
طراحی پی ال سی فتک مدلB1:

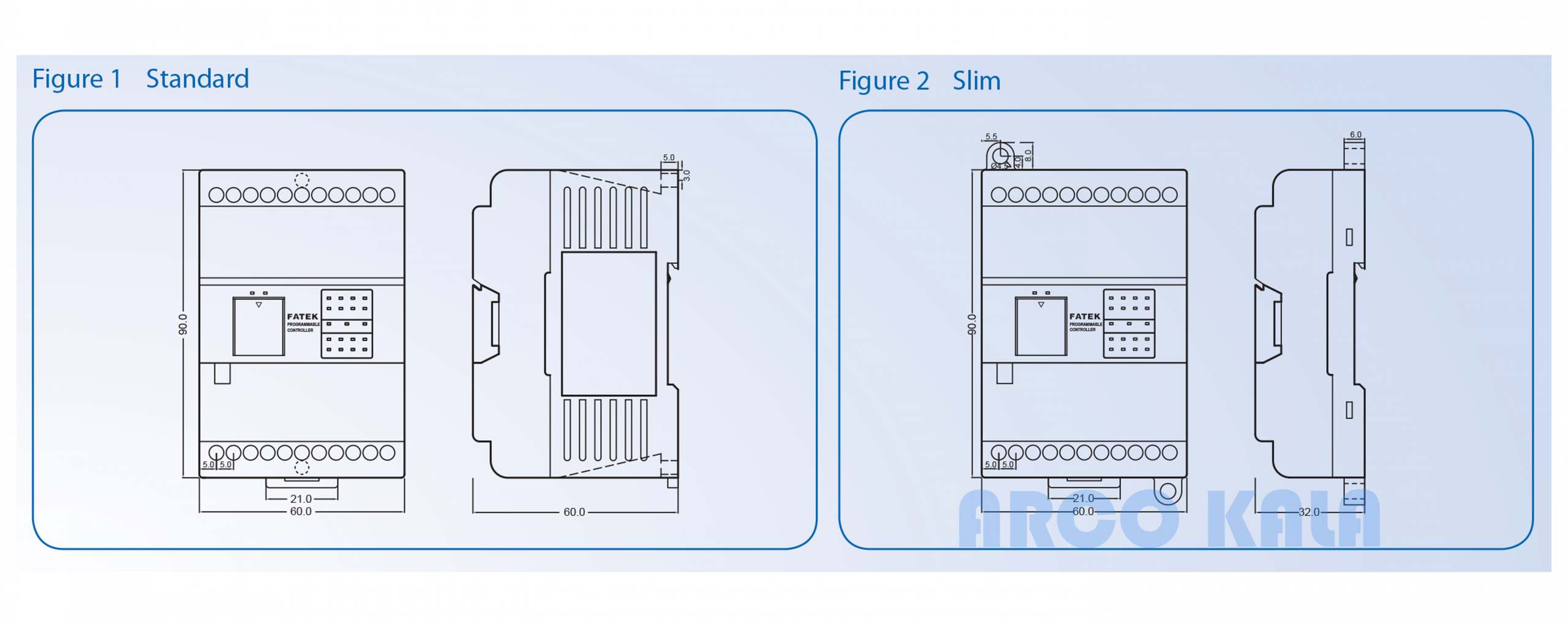

مدل B1 از سال 2012 به بازار ارائه شد . که دارای رنگ مشکی می باشد. این سری قابلیت نصب بر روی ریل های مینیاتوری را دارد با توجه به طراحی این PLC سوکتی در راست و چپ آن قرار دارد که می توان ماژول هایی را از سمت راست و ماژول های خاصی را از سمت چپ به این PLC متصل کرد و همچنین در بالای این PLC قسمتی قرار دارد کافی است که قاب آن را برداشته و می توان مموری مخصوص PLC FATEK را متصل کرد. MEMORY PAEK جهت دانلود برنامه و حافظه جانبی
بر روی این PLC چراغهای قرار دارد که وضعیت ورودیها و خروجیها دیجیتال را نمایش می دهد و همچنین سه چراغ اصلی قرار گرفته که وضعیت RUN.STOP – POWER – ERROR را نمایش می دهد .
پی ال سی های فتک بر خلاف پی ال سی های دیگر دکمه RUN و STOP ندارند.
در این PLC کل ترمینال ها به صورت یکجا جدا نمیشود و ثابت است بر خلاف سری FBS که میتوانید کل ترمینال ها را یکجا از CPU جدا کنید. همچنین دارای یک پورت سریال میباشد جهت دانلود یا آپلود برنامه که به شکل گرد میباشد و RS232 هست.
ویژگی های نرم افزار برنامه نویسی پی ال سی های فتک :
نرم افزار برنامه نویسی فتک برنامه Winproladder می باشد که با این نرم افزار می توان تمامی PLC های فتک را برنامه نویسی کرد .
از جمله خصوصیات این نرم افزار کاربری آسان همراه با قابلیت ویرایش مانیتورینگ و رفع ایراد می باشد . همچنین نمایش مقادیر جاری رجیسترها در توابع. ابزارstutus page جهت مانیتورینگ نمودن مقادیر برنامه امکان نظارت و رفع ایراد را به سادگی برای کاربر فراهم می نماید.
از روشهای مختلفی شامل ارتباط سریال اترنت , USB , اینترنت مودم , می توان ارتباط بین PLC و PC را برقرار کرد .
زبان های برنامه نویسی در این برنامه به صورت ladder , stl می باشد .
در ادامه تصویری از برنامه WINPROLADDER مشاهده میکنید.
دیگر ویژگی های نرم افزار winproladder
ثبت توضیحات مورد نیاز در قسمتهای مختلف برنامه و برای هر المان.
دارای شبیه ساز آنلاین آزمایش برنامه قبل از نصب و راه اندازی.
شناسایی کلیه ماژول های جانبی متصل به PLC به صورت اتوماتیک.
امکان قرار دادن پسورد, آیدی برای برنامه و PLC هرکدام جدا.
امکان گرفتن بکاپ از دیتا و برنامه و انتقال بر روی PLC دیگر در صورت لزوم.
دارای تابع های بسیار قدرتمند و کاربردی .
کم حجم بودن برنامه WINPROLADDER و قابلیت اجرا روی کامپیوتر هایی با مشخصات بسیار پایین .
مشخصات ماژول توسعه ورودی و خروجی فتک B1-16XYT
ماژول توسعه ورودی و خروجی فتک B1-16XYT
کارت ورودی و خروجی دیجیتال فتک B1-16XYT دارای8ورودی و8 خروجی ترانرسیتوری دیجیتال میباشد و از سمت راست قابلیت گسترش از سمت راست به PLC فتک سری B1 را دارد، ماژول گسترش ورودی و خروجی دیجیتال یکی از ماژول های توسعه فتک سری B1 می باشد.
اگر بعد از حرف Y ، R بیاید به معنی این است که سیستم خروجی دیجیتال ما در کارت FATEK B1-16XYT بصورت رله ایی است با رله های ۲ آمپر با کیفیت خوب و اگر در آخر بعد از حرف Y ، T بیاید به این معنی است که سیستم خروجی دیجیتال ما بصورت ترانزیستوری 0.5A است.
کاتالوگ انگلیسی ماژول توسعه فتک B1 (برای دانلود کلیک کنید)
کاتالوگ فارسی ماژول توسعه فتک B1(برای دانلود کلیک کنید)
دانلود نرم افزار WinProladder
مشاهده قیمت و خرید درایور کابل پی ال سی فتک (اینجا کلیک کنید)
آرکو کالا بزرگ ترین مرجع اتوماسیون صنعتی ایران، نمایندگی فروش PLC فتک اورجینال
جهت استعلام قیمت PLC فتک با کارشناسان ما تماس بگیرید!!
محصولات پرفروش و مرتبط PLC فتک:
جهت مشاهده قیمت و خرید اچ ام آی فتک hmi اینجا کلیک کنید
جهت مشاهده قیمت و خرید پی ال سی امرون اینجا کلیک کنید
جهت مشاهده قیمت و خرید پی ال سی ایرانی اینجا کلیک کنید
منابع مقاله:
تیم فنی و تولید محتوا آرکو کالا
