منبع تغذیه سوئیچینگ :
تا قبل از سال ۱۹۸۰ منبع تغذیه های تولید شده سنگین و در آنها از ترانزیستور و خازن های بزرگ و سنگین استفاده می گردید. این نوع از منبع های تغذیه ورودی 120 ولت و 60 هرتز را به 5 و ۱۲ ولت تبدیل میکردند.
امروزه از تکنولوژی سوییچ کننده ها استفاده می گردد. به کمک تکنولوژی فوق، جریان با فرکانس ۶۰ هرتز (هرتز معادل تعداد سیکل در ثانیه است) به یک جریان با فرکانس بالاتر تبدیل می گردد. با استفاده از تبدیل فوق این امکان بوجود خواهد آمد که یک ترانسفورمر کوچک قادر به کاهش ولتاژ ورودی از ۲۲۰ (برخی کشورها ۱۱۰) ولت به ولتاژ مورد نیاز در یک عنصر خاص در محصول الکترونیک باشد. ولتاژ و جریانی را که یک منبع تغذیه ارائه می نماید معمولاً بصورت یک « برچسب» برروی آن چسبانده می شود.
برای انتخاب نوع منبع تغذیه (مهمترین شاخص میزان وات است) باید مشخص گردد که بر روی محصول الکترونیکی چه امکانات سخت افزاری نصب می گردد.
منبع تغذیه با توجه به عناصر سخت افزاری نصب می شود ومی توان به میزان مصرف هر یک, یعنی عدد واقعی (وات منبع تغذیه) دست پیدا کرد.

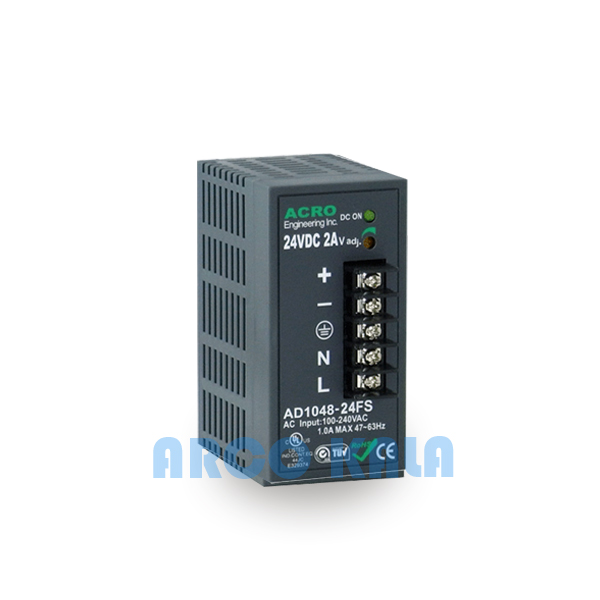

منابع تغذیه سوئیچینگ ACRO:
در طراحی منبع تغذیه سوئیچینگ اگر ورودی اصلی ولتاژ متناوب باشد، ابتدا از یك طبقه یكسوكننده عبور کرده و یك ولتاژ مستقیم رگوله نشده ایجاد میشود.
این ولتاژ مستقیم به خازنهای فیلترینگ بزرگ متصل میشود.
جریان كشیده شده توسط این یكسوكننده از ورودی ولتاژ متناوب باعث ایجاد پالسهای جریان در اطراف پیك ولتاژ متناوب میشود.
این پالسهای كوچك مولد فركانسهای بالا بوده و كاهش فاكتور توان را بهمراه دارند.
تكنیك پاور فکتور کورکشن برای مقابله ایجاد شده است.
مدار پاور فکتور کورکشن جریان مصرفی یكسوکننده را شبیه به شكل موج سینوسی نگاه داشته و در نتیجه فاكتور توان در برق ورودی متناوب اصلاح و نزدیک به 1،00 باقی میماند.
محدوده ولتاژ متناوب ورودی توسط یك سوئیچ در دو حالت 115 و 230 ولت انتخاب میشود.
در حالت 115 ولت یك مدار دو برابر كننده ولتاژ در طبقه ورودی اضافه میشود.
در برخی مدلها محدوده ولتاژ متناوب ورودی یونیورسال بوده و حداقل100 تا 240 ولت را پشتیبانی میکنند.
در یك منبع تغذیه با ورودی ولتاژ مستقیم به مرحله یكسو كننده احیتاجی نیست.
در مرحله اینورتر، مقدار ولتاژ مستقیم تولید شده در مرحله قبل، دوباره به ولتاژ متناوب تبدیل میشود.
فركانس خروجی اینورتر بیش از 20 كیلوهرتز (خارج از محدوده شنوایی) انتخاب میشود.
عمل سوئیچ معمولاً به كمك چند طبقه ماسفت جهت رسیدن به بهره بالا انجام میشود.
در مرحله بعد ترانس با تعداد دورهای پیچشی كم قرار دارد. به دلیل فركانس بالا دور سیم پیچ ترانس كم میشود و بسته به نیاز ترانس افزاینده یا كاهنده است.
در مرحله نهایی هم یک طبقه یکسوکننده و فیلتر وجود دارد که وظیفه ی آن ساختن خروجی ولتاژ مستقیم در محدوده معین و مشخصات مناسب است.

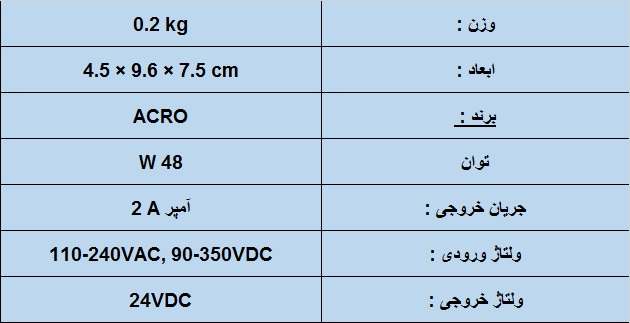

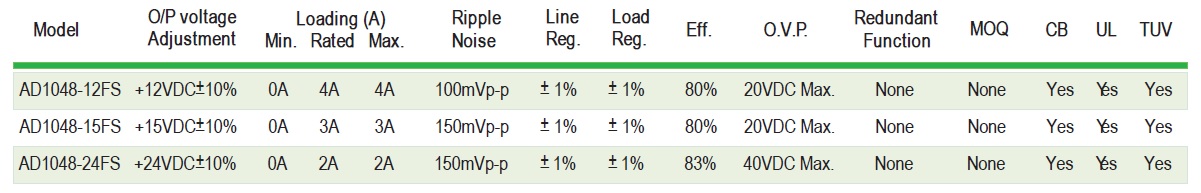

مشخصات منبع تغدیه آکرو:

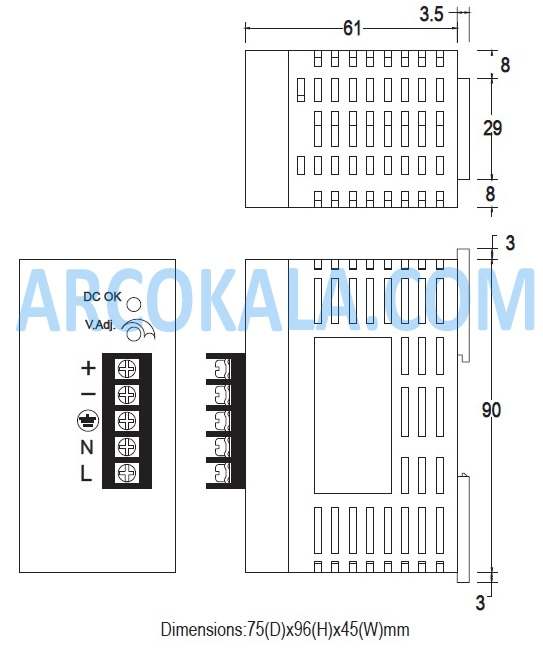

ابعاد:
